要試的東西太多，總是容易做過之後要在做一次就要回想半天，

所以最好要時時準備一下working note~
方便之後回憶的動作…
這次是玩3d立體影像，
至於立體影像是怎麼形成的呢，
http://case.ntu.edu.tw/blog/?p=1190 這裡有簡單的說明，

 不管是快門式、偏光鏡、紅藍眼鏡，
首先就是一定要先有讓左眼看的影像與給右眼看的影像，



讓我們打開馬克斯先生。

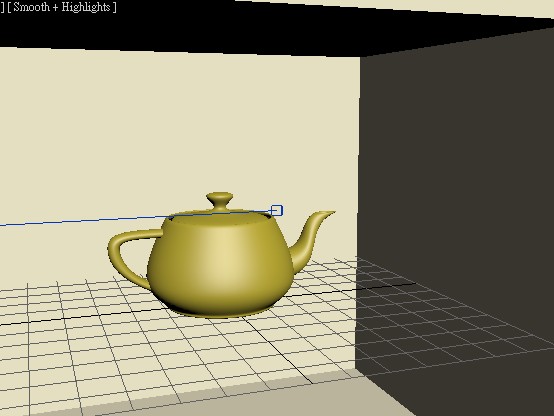

搭一個簡單的場景
 32363107-2011-09-29_143603
32363105-2011-09-29_143557

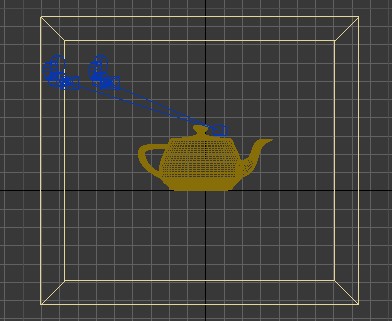

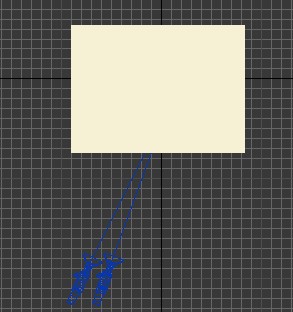

我先建立一個攝影機，設定好焦距，當左眼，
在複製(shift按著) 建立出相同的攝影機，當右眼，
註：攝影機距離最好是6~8公分為什麼呢，人的雙眼距離約6~8公分，安定值6.5

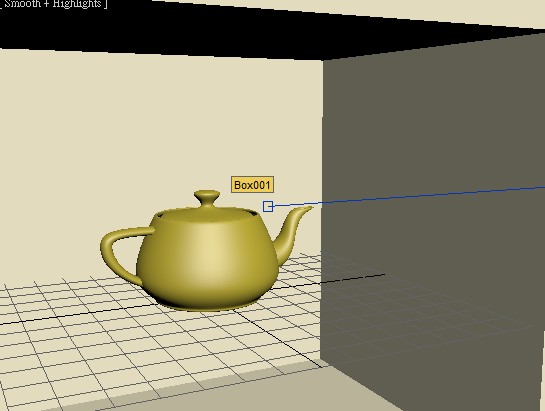

左眼看到的角度
32363118-2011-09-29_143625

右眼看到的角度
32363121-2011-09-29_143632
然後呢，左右攝影機各別輸出一張(段)圖片(影片)，
另外還要帶上zdepth深度貼圖

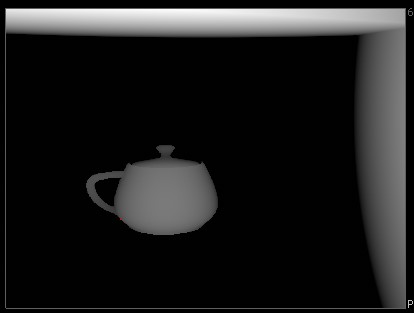

Zdepth channel
 32363130-2011-09-29_144124





接下來打開 扭克先生

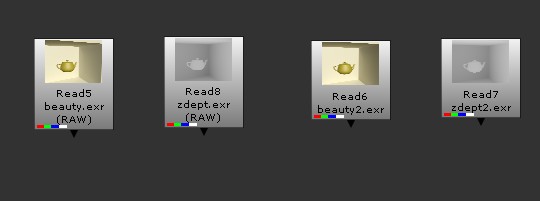

並把四張圖讀入

 32365262-2011-09-29_151723

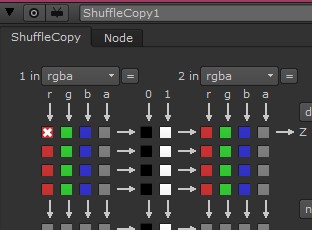

使用shuffle copy把深度貼圖
32365803-2011-09-29_152833

導入

 32365809-2011-09-29_152844




按下s到project setting 設定左右眼通道

 32366203-2011-09-29_153022
32366333-2011-09-29_153029

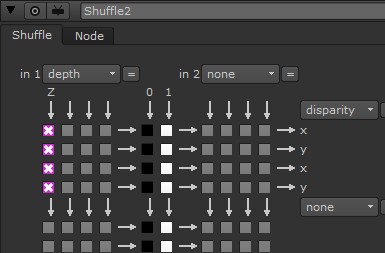

再使用shuffle把深度圖層導入給disparity

 32366490-2011-09-29_153533
32366341-2011-09-29_153204
32366409-2011-09-29_153249

這時後disparity圖層就會是zdepth

 32366484-2011-09-29_153255

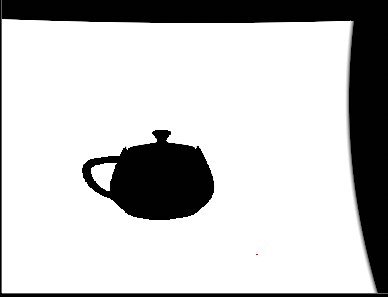

可是要注意，越深的地方要越白，
但是我們的圖是越靠近攝影機越白，
所以黑白是相反的，
這時後使用invet node就好了

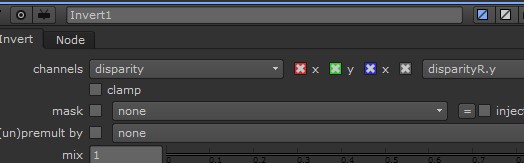

注意使用的通道

 32366774-2011-09-29_153533
32366514-2011-09-29_153541
32366590-2011-09-29_153548

左眼的作好了在來換右眼的，
應該會像醬子

 32366865-2011-09-29_153744

現在要把兩眼合在一起
使用 split and join node

 32366880-2011-09-29_153831



分別把左右兩眼接上

 32366890-2011-09-29_153911

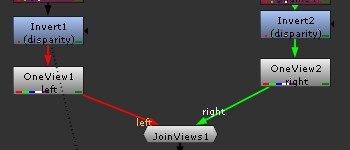

接下來使用expression node

 32366896-2011-09-29_154615

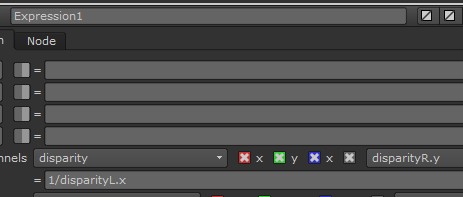

上打1/disparityL.x

 32366952-2011-09-29_154623

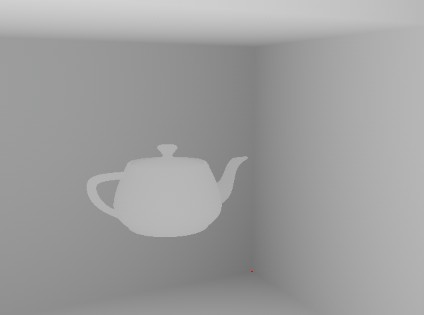

這時後disparity應該會變成一片曝白，但是調節曝光值其實數值都有保留



最麻煩的來囉~

 32366968-2011-09-29_154910

要使用add node ，



在這之前，先切換left、right兩眼的圖，找到圖片中有一個焦點是不大會變動的，
為了找到中間點

我範例中是握把處下兩張圖比較不會有變動

 32366979-2011-09-29_155113
32366983-2011-09-29_155215

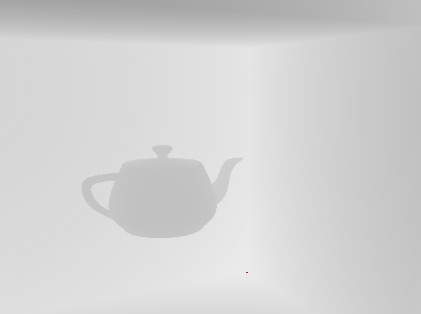

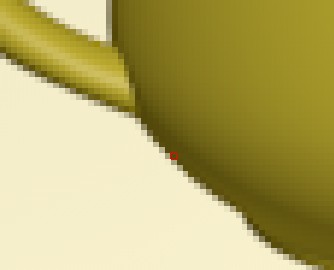

有沒有看到一個小紅點是ctrl + lmb 選取

 32366991-2011-09-29_155535

回到這一層，

 會看到底下rgb值

 32367007-2011-09-29_155542

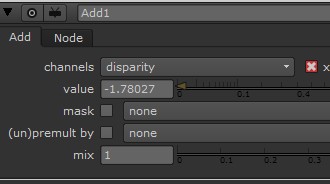

把這個數值填到add node的value上並改成負數

 32367014-2011-09-29_155736
32367021-2011-09-29_155757

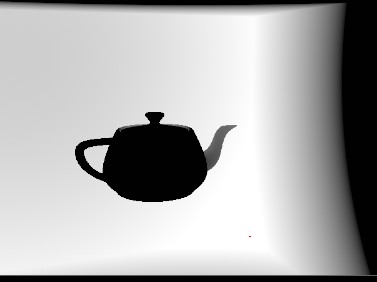

這時後就會變醬子，以那點為基準點螢幕前凸的會有白色漸變

 32367029-2011-09-29_155901

 接下來要找到最深的那點

先到左眼rgba最深的點是牆角



32367038-2011-09-29_160259



記下x軸

 32367048-2011-09-29_160310



換到disparity圖層記下rgb值

 32367053-2011-09-29_160726



切換到右眼rgba一樣找到最深的那點

32367117-2011-09-29_160839

接下來就是算數圖辣，



把左眼的x減去右眼的x就是兩眼看過去的相差的距離，

408-378 = 30

再把算出來的值除去剛剛記錄下的disparity的rgb值約-0.5XXXX

30/-.05XXXX

算出來的值記下來，

使用multiply node，

 32367126-2011-09-29_160115

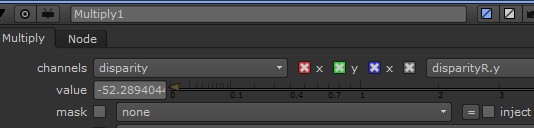

把剛剛的數值下到value上

32367138-2011-09-29_161413
32367148-2011-09-29_161424

這時後disparity就會變成醬子

 32367172-2011-09-29_161604



但是我把光圈值調小還是看的到變化

 32367180-2011-09-29_161614

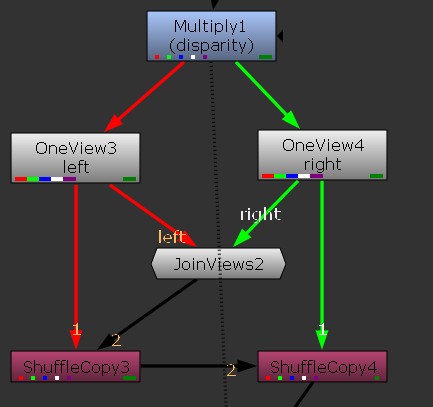

再使用一次split and join node
配合shuffle copy 把左右兩眼合在一起

32367194-2011-09-29_161810

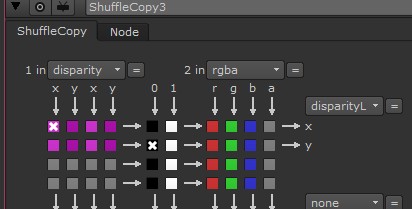

注意shufflecopy 給的通道位置左右眼不一樣

 32367212-2011-09-29_161825
32367214-2011-09-29_161835

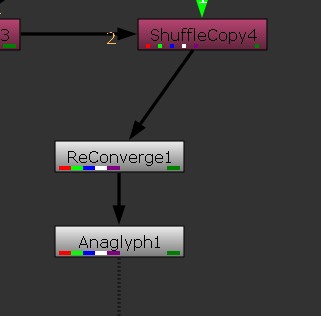

 終於，最後在使用reconverge node 跟 anaglyph node 就快完成了

 32367222-2011-09-29_162016

 32367232-2011-09-29_162028

 mode 要選兩個both

 32367278-2011-09-29_162418

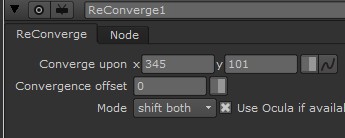

使用reconverge時會出一個convergepoint 結合點，
這是控制你的影像哪裡是深入哪裡要凸出，

 32367238-2011-09-29_162233

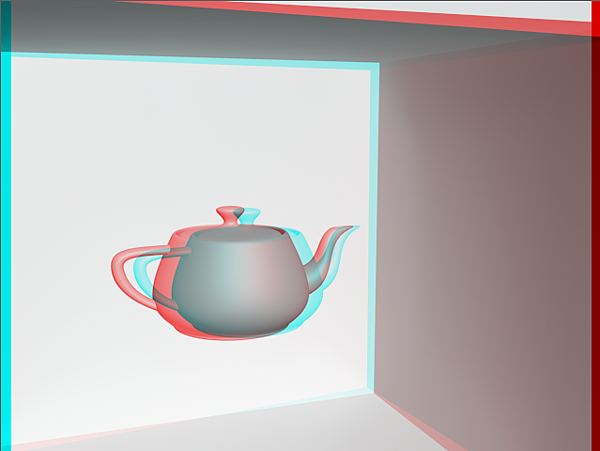

最後結果圖

 32367493-2011-09-29_174939

 補充：

其實在做3d影片時，會凸螢幕的效果，看的效果會很好，
但是會比較傷眼睛，所以最好是除非有特別需要，不然，
3d的效果最好是做成往螢幕裡面延深比較不會傷害眼睛....
